氣箱除塵器的設計特點

氣箱脈沖袋式除塵器是在濾袋上口不設文氏管，也沒有噴吹管，而是用脈沖閥直接往凈氣室噴壓縮空氣然后向?yàn)V袋清灰。這樣即將低噴吹作業阻力，又便于逐室進行檢測、換袋。電磁脈沖閥數量為每室1~2個，標準為2~3in。

氣箱脈沖袋式除塵器集分室反吹和脈沖噴吹等除塵器的特點，增強了運用適用性?？勺鳛槠?碎機、烘干機、煤磨、生料磨、箅次冷機、水泥磨、包裝機及各庫頂收塵設備，也可作為其他職業設備。

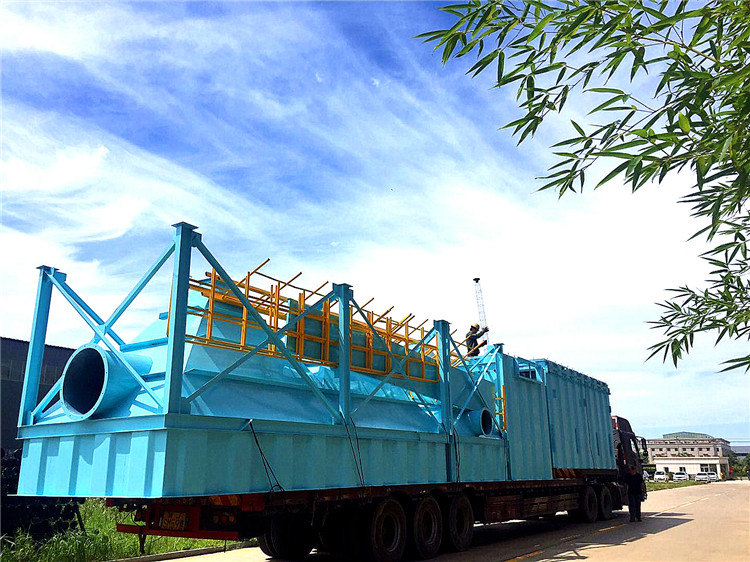

氣箱脈沖袋式除塵器的結構，主體由箱體、袋室、灰斗、進出風口四大部分組成，并配有支柱、樓梯、欄桿、壓氣管路系統、清灰控制組織等。

(1)箱體。箱體是固定袋籠、濾袋及氣路元件之用，并制成全密閉方式，清灰時，壓縮空氣管入箱體，不再入各濾袋內部。頂部設有人孔檢修門，裝置和   換袋籠、濾袋悉數在這里進行，方便，依據標準的不同，箱體內又分紅若干個室，相互之間均用鋼板離隔，互不透氣，以完結離線清灰。每個室內均設有一個提高閥，以切換過濾氣流。

(2)袋室。袋室在箱體的下部，用來包容袋籠和濾袋，且形成一個過濾空間，含塵氣體的凈化在這里進行，同箱體相同，依據標準的不同也分紅若干個室，并用隔板離隔，以仿在清灰時各室之間的相互攪擾，一起形成的塵將空間。

(3)灰斗?；叶凡贾迷诖业南虏?，它除了寄存收集下來的粉塵以外，還作為下進氣總管運用，當含塵氣體進入袋室前入灰斗，因?yàn)榛叶穬?nèi)容積較大，使得氣流速度下降，加之氣流方向的改變，使得較粗的塵粒在這里就別離，灰斗下部布置有粉塵運送設備，出口還設有翻板閥等鎖風設備，可接連進行排灰。

(4)進出風口。進出風口依據除塵器的結構方式分為兩種，一是進風口為圓筒形，直接焊在灰斗的側板上，出風口安排在箱體下部，通袋室側面，通過提高閥板孔與箱體內部相通。二是進出風口制成一體，安排在袋室側面、箱體和灰斗之間用斜隔板隔成互不透氣的兩部分，別離為進風口和出風口，這種結構方式體積雖大些，但氣流別離均勻，灰斗內預除塵效果好，適合于氣體含塵濃度較大的場合運用。

氣箱脈沖袋式除塵器本體分隔成若干個箱區，每箱有32、64、96......條濾袋，并在每箱側邊出口管道上有一個氣缸帶動的提高閥。當除塵器過濾含塵氣體的時刻后(或阻力到達預先設定值)，清灰控制 器就宣布信號，第 一個箱室的提高閥就開始封閉堵截過濾氣流；然后箱室的脈沖閥敞開，提高閥重新翻開，使這個箱室重新進行過濾作業，并逐一按上述程序完結悉數清灰動作。

氣箱脈沖袋式除塵器是采用分箱室清灰的。清灰時，逐箱隔離，輪番進行。各箱室的脈沖和清灰周期由清灰程序控制 器按事先設定的程序主動接連進行，然后了壓縮空氣清灰的效果。整個箱體設計采用了   和出口總管結構，灰斗可延伸到   總管下，使進入的含塵煙氣直接進入已擴展的灰斗內到達除塵的效果。所以氣箱脈沖袋式除塵器不僅能處理一般濃度的含塵氣體，切能處理含塵氣體。

隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐步增多，氣流通過的阻力也逐步加大。當?shù)竭_(dá)阻力值時(例如1990Pa)，依據需要可以手動，也可以通過定壓或守時清灰脈沖控制儀，主動控制發動收塵器第 一個分室的提高閥封閉，堵截通過過濾室的氣流，再敞開電磁脈沖閥開釋的高壓壓縮空氣，對第 一個分室氣箱內濾袋進行脈沖噴吹清灰(停風清灰)，使每一個濾袋忽然鼓脹，然后振落袋表積附的粉塵，使袋內外壓差到開始運用狀態，粉塵沉落灰斗。隨后程控儀按規則間隔時刻翻開提高閥，第 一室的過濾，再發動   分室的提高閥，封閉堵截   分室的過濾氣流，敞開   分室的電磁閥開釋高壓壓縮空氣，對   分室氣箱內濾袋進行停風脈沖噴吹清灰，      分室濾袋上的粉塵。之后程控儀翻開   分室提高閥，   分室的過濾。爾后按預先規則的電控程序?qū)Φ谌质?，第四分室……的濾袋進行停風噴吹清灰，直到    后一個分室清灰結束，封閉電控儀，除塵器悉數正式過濾收塵。
